Асимметричный трансформатор с бифиляркой Тесла

Dragons' Lord (2005)

       Задача : Фролов предложил конструкцию асимметричного транса и клялся божился, что транс - потрясающая штука, т.к. нет обратного вредного влияния на первичную обмотку, точнее влияние сильно ослаблено. Конструктивно трансформатор выглядит так: первичка обычный цилиндрический соленоид, вторичка - плоская катушка Тесла, установленная по середине первичного соленоида, внутри последнего. Было решено построить такой трансформатор и оценить его особенности. В габаритах трансформатора было принято решение не скупиться, т.к. известно, что конструкции Тесла работают лучше, когда выполнены в соответствующих сербскому гению масштабах.

       Рассмотрим постройку модели трансформатора поэтапно. Вырезаем каркас для намотки катушки из фанеры.

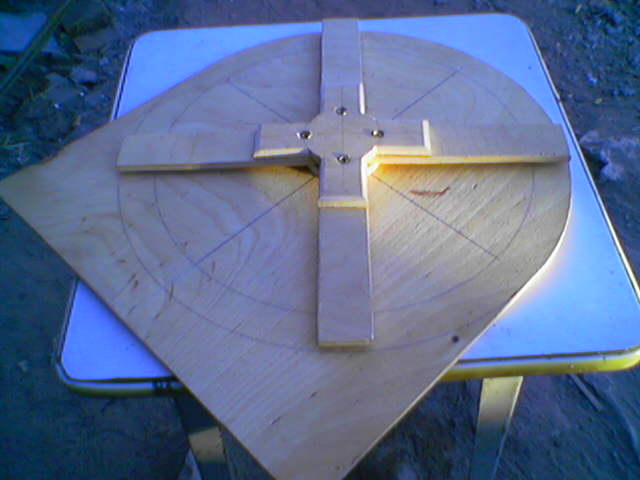

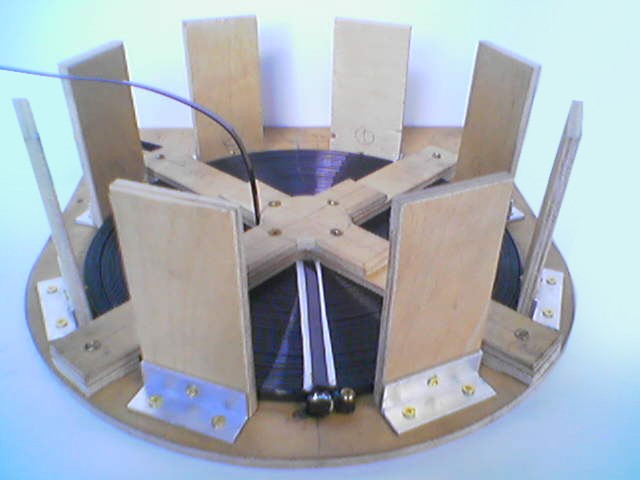

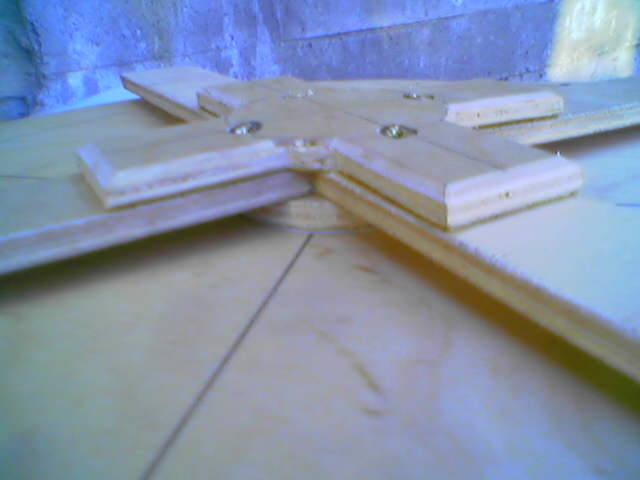

Каркас для плоской катушки

       Далее мотаем саму катушку (занятие всегда очень трудоёмкое и требующее максимум внимания). В качестве провода для плоской катушки была взята плоская медная шина в лаке сечением 1х6 мм, чтобы увеличить межвитковую ёмкость. Также было принято решение выполнить катушку в бифилярном исполнении, согласно патенту US №512340 от 09 января 1894 "Coil for Electro Magnets" за авторством Николы Тесла. Бифилярная топология, по идее, данному трансу никоем образом повредить не может. В голове был план использовать данную катушку ещё в некоторых экспериментах. Так, как катушка бифилярная, мотаем двумя проводами одновременно.

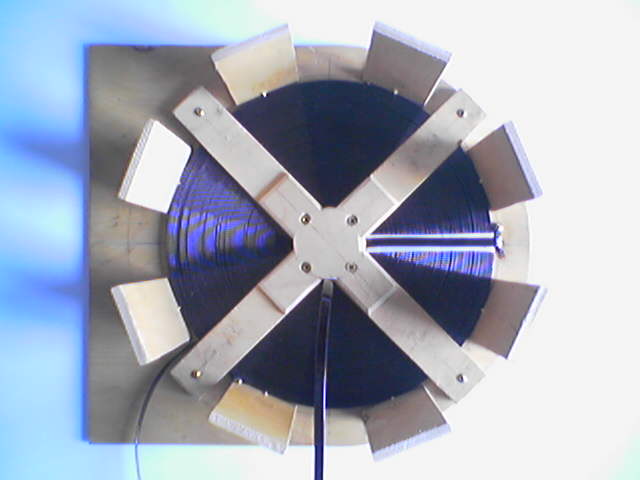

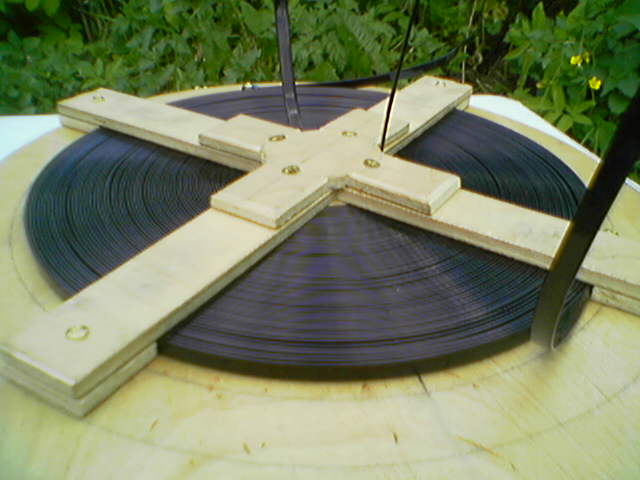

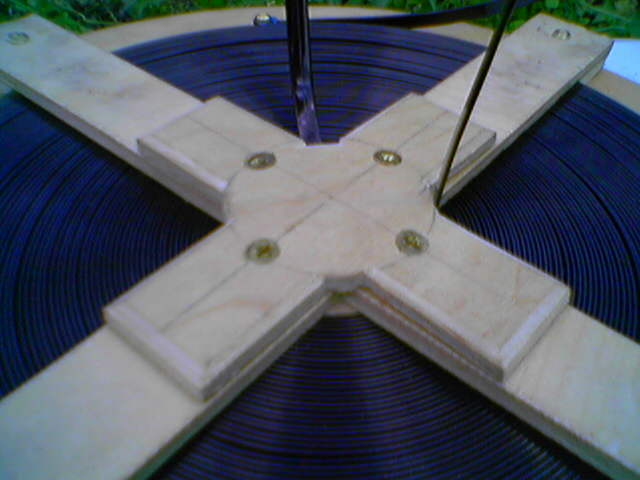

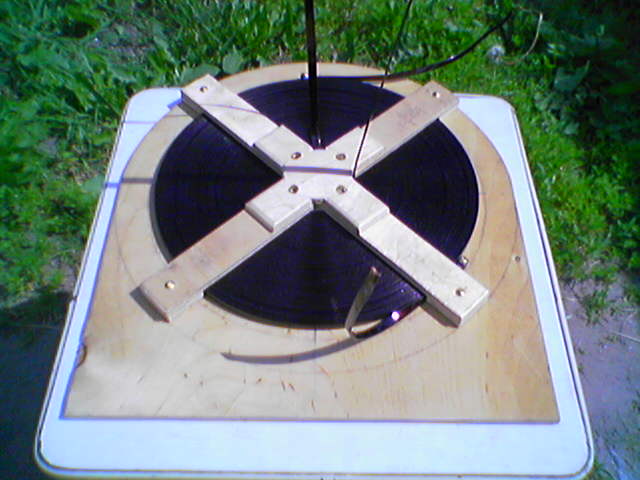

Бифилярка Тесла

       Итак, вторичка готова. Катушка получилась внешним диаметром 240 мм, - очень приличный размер. По крайней мере я не слышал, чтобы кто-то из альтернативщиков из постсоветского пространства изготавливал плоский бифиляр такого размера. Соединяем концы проводников согласно патента и начинаем крепить элементы поддерживающей арматуры для первичной обмотки.

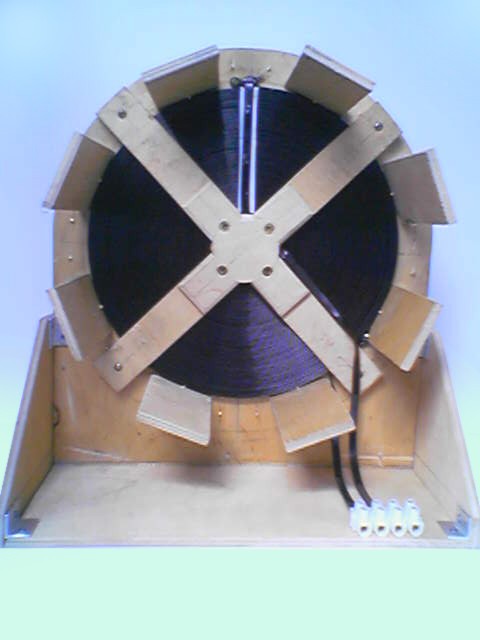

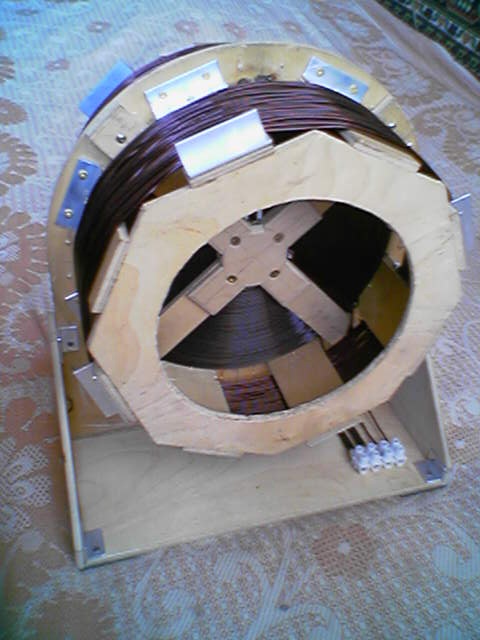

Первичная обмотка готова

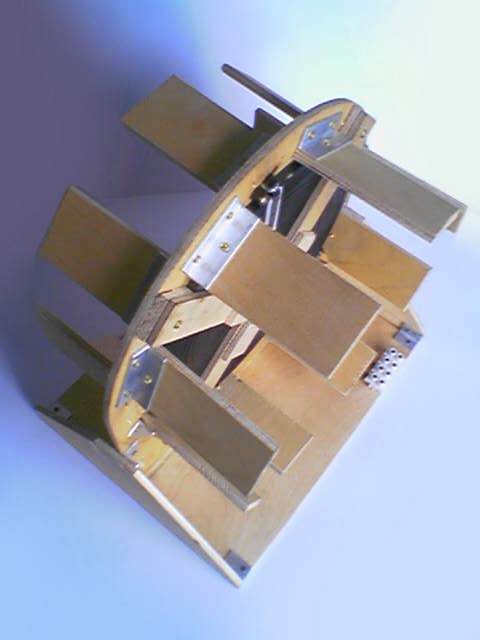

       Попутно монтируем основание трансформатора.

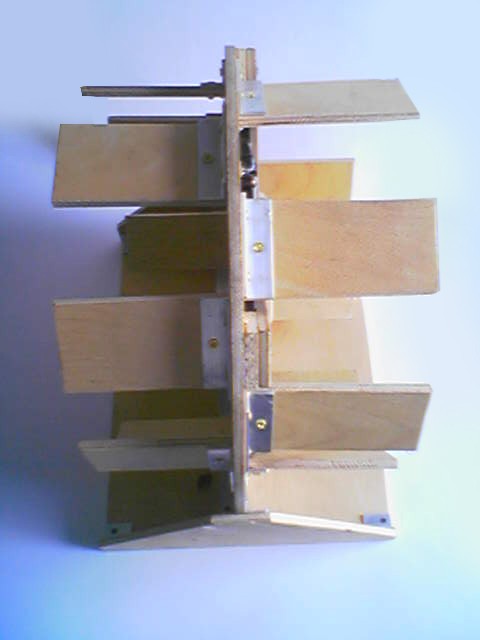

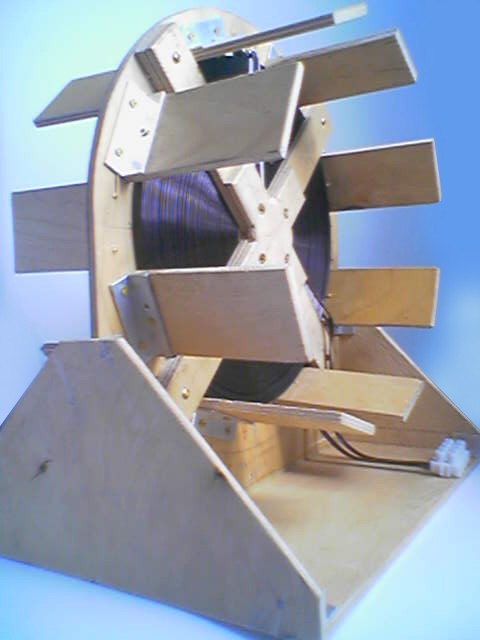

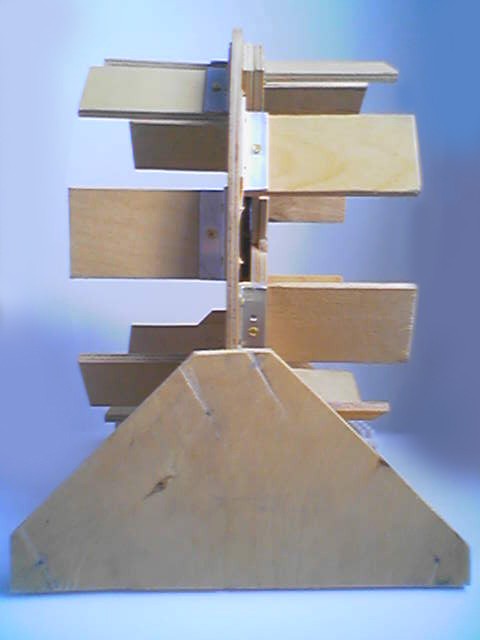

Крепим арматуру трансформатора

       Далее интегрируем фланцы и наматываем первичную обмотку трансформатора. Диаметр провода первички 2,35 мм - тоже очень боевой размерчик. Количество витков по 50 с каждой стороны (всего в первичке 100 витков). Диаметр соленоида 255 мм, длина соленоида 160 мм. Готовый трансформатор имеет следующий вид.

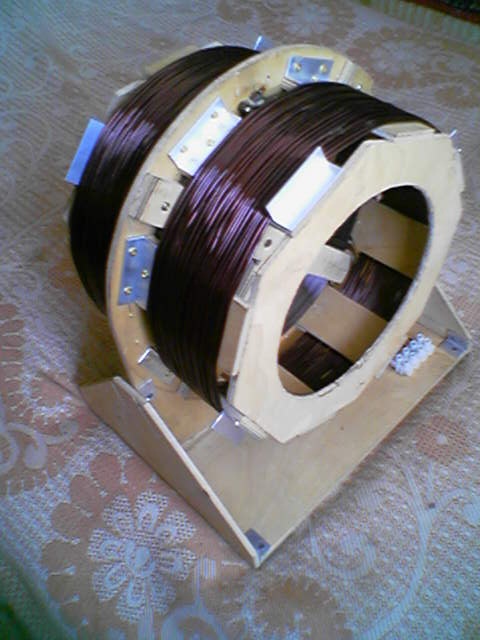

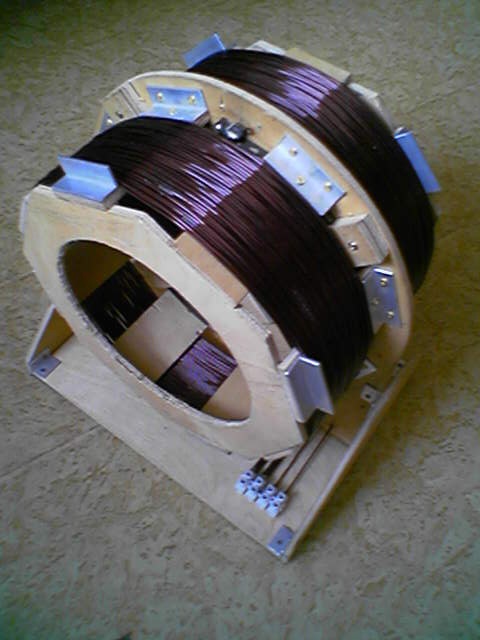

Полностью готовый трансформатор

       Что удалось выяснить : Скажу сразу, в роли трансформатора ("передающий энергию") эта конструкция чрезвычайно плохая. В виду своей "воздушности" (отсутствия ферромагнитного сердечника) требует высокие частоты. И в виду своей асимметричности занижает общий КПД передачи энергии ровно на коэффициент асимметричности, минус потери. Уже гораздо позднее (2009 год) мне удалось таки поставить чистый эксперимент с полностью ассиметричной схемой и подтвердить тезис, что в асимметрии не может быть сверхединичности, а лишь ухудшение свойства передавать энергию в трансформирующем устройстве. Энергии в любом трансформаторе ровно столько, сколько мы туда вложили. Чтобы в трансформирующем устройстве появился излишек энергии необходимо, чтобы часть трансформатора участвовала в некоем природном процессе, несущем энергию (например в форме изменения какого-либо произвольного поля).

       Отмечу здесь особенность плоского бифиляра Теслы, которую удалось обнаружить почти сразу, - это наличие собственной "любимой" частоты. Максимальный съём мощности с такой вторички на нагрузку можно осуществить, если модулировать первичный контур частотой кратной этой собственной внутренней частоте вторички. То есть, трансформатор с такой катушкой работает не совсем, как обычный трансформатор, а требует соблюдения расчётных характеристик.

       Данный трансформатор больше не исследовался и был задвинут в дальний угол. В планах: убрать первичку; перемотать плоский бифиляр с введением изолированного зазора меж витков катушки для того, чтобы она могла выдерживать большие потенциалы без межвиткового пробоя; и изготовить новую первичку в виде нескольких витков медной трубки. Трубка диаметром 10 мм уже подготовлена и ждёт своего часа. Буду гонять девайс на Тесловских режимах. А вам желаю удачи в ваших экспериментах.
