Генератор меандра на микросхеме TL494

Dragons' Lord (2005)

       Задача : Собрать удобный в эксплуатации, максимально универсальный генератор прямоугольных импульсов. Обязательное условие - обеспечить максимально возможные крутые передний и задний фронт сигнала. Также желательно охватить максимально широкий диапазон частот и скважности. Согласно поставленной задаче, общими усилиями участников проекта "MATRI-X.RU" была рождена схема, с которой вам предлагается ознакомиться далее.

Собранным генератором я остался доволен

       Принципиальная схема и графики :

Электрическая схема генератора на TL494

График частотного диапазона в зависимости от номиналов времязадающих цепочек

       Фотографии готового генератора : в процессе работы с данным генератором, он периодически совершенствовался, номиналы схемы уточнялись. В связи с чем генератор претерпел два апгрейда. Представим все версии генератора по порядку. Первая версия, собранная сразу, отличалась тем, что не имела "на борту" источника питания.

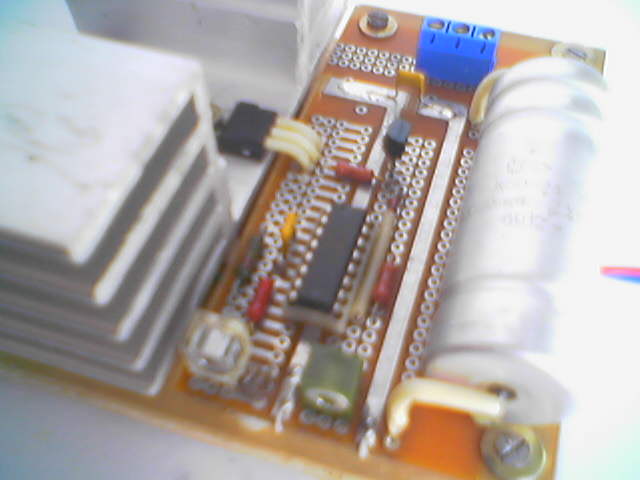

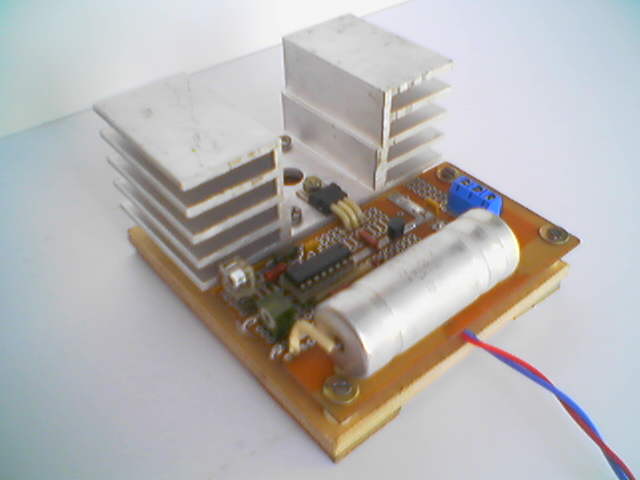

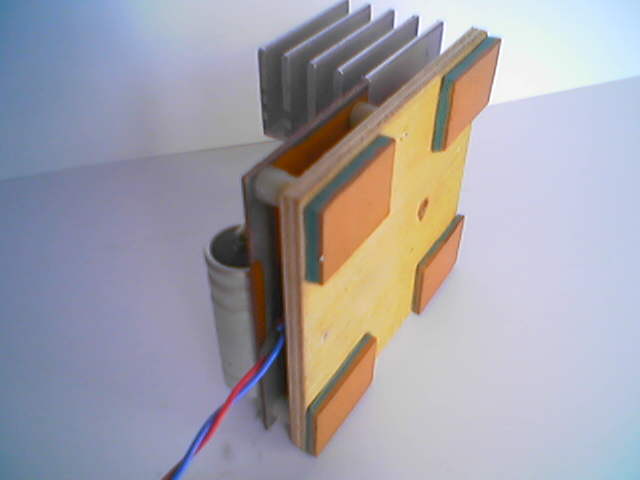

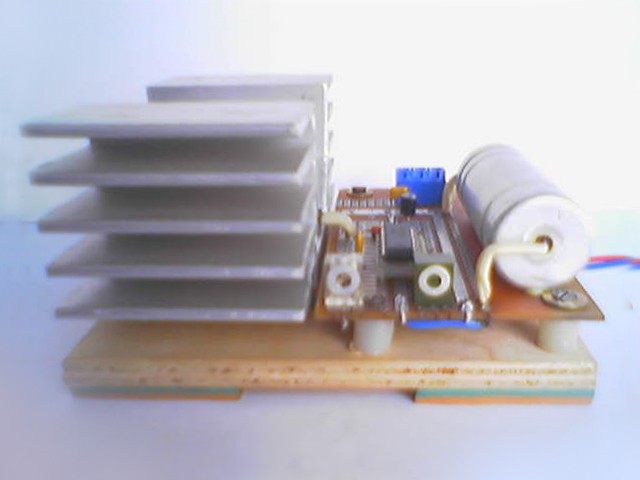

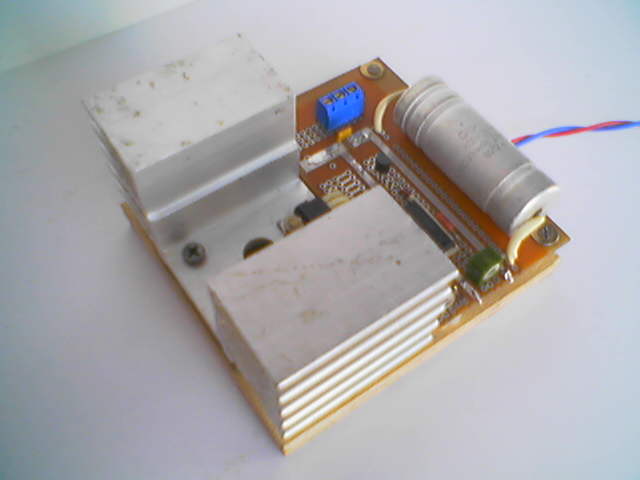

Первоначальная версия генератора

       В процессе эксплуатации выяснилось, что такой большой конденсатор не нужен. Конденсаторы были установлены непосредственно на плату генератора вместе со стабилизатором напряжения. На общее основание интегрированы трансформатор и тумблер по питанию.

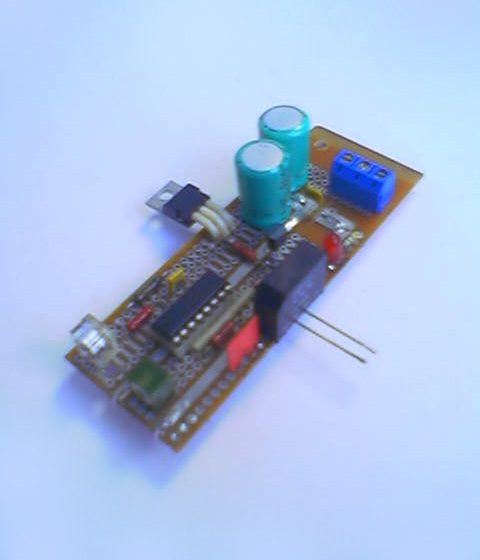

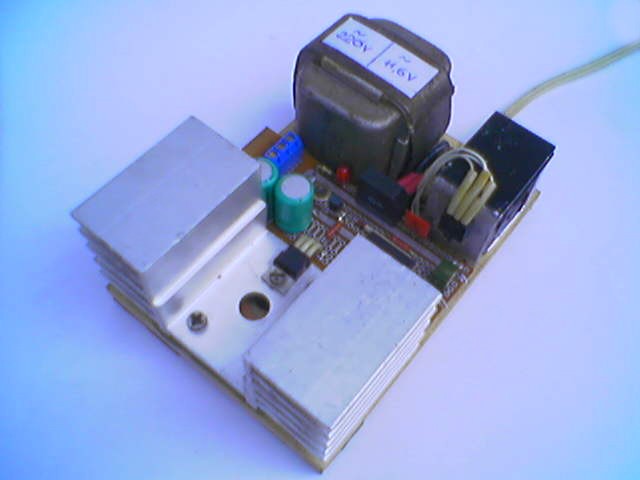

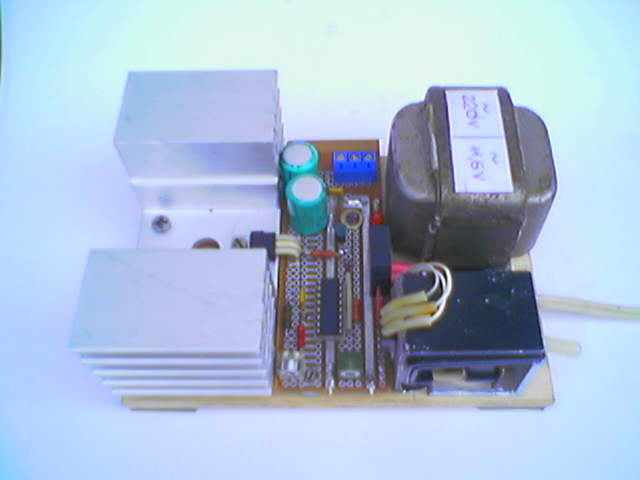

Версия 2.0. - все элементы скомпанованы на одной небольшой плате

       Совсем недавно, с целью расширить доступный диапазон охватываемых частот, был произведён очередной апгрейд, и интегрирован в схему дополнительный переключатель для оперативной смены конденсатора во времязадающей цепочке, о чём будет подробнее рассказано ниже.

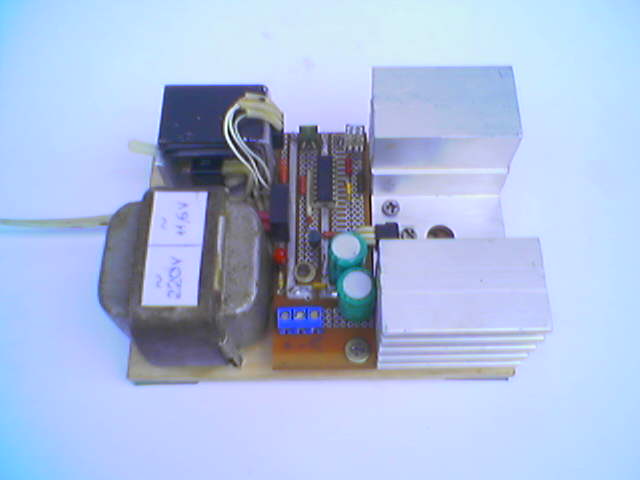

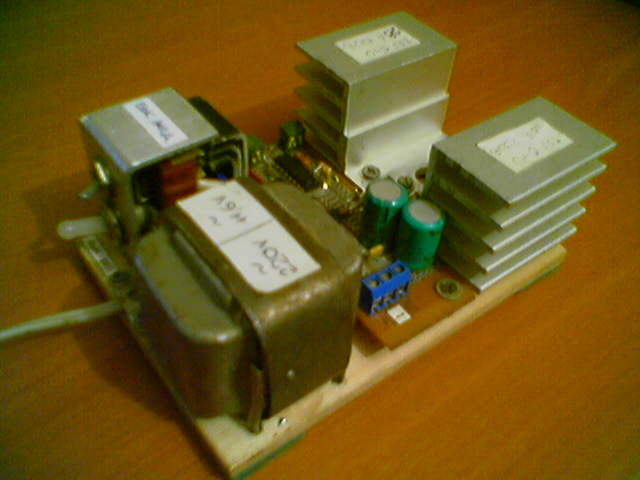

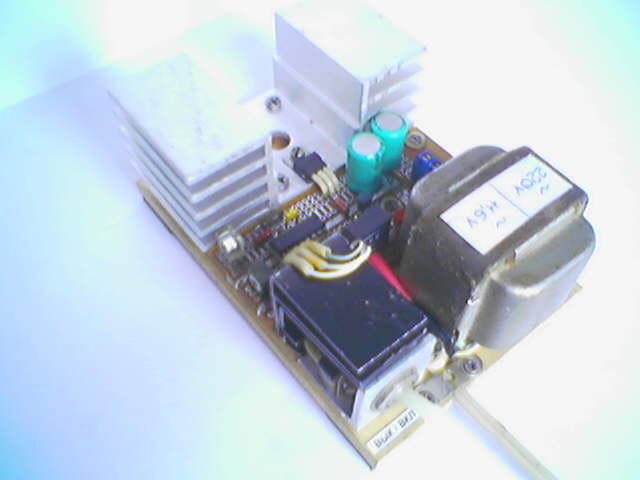

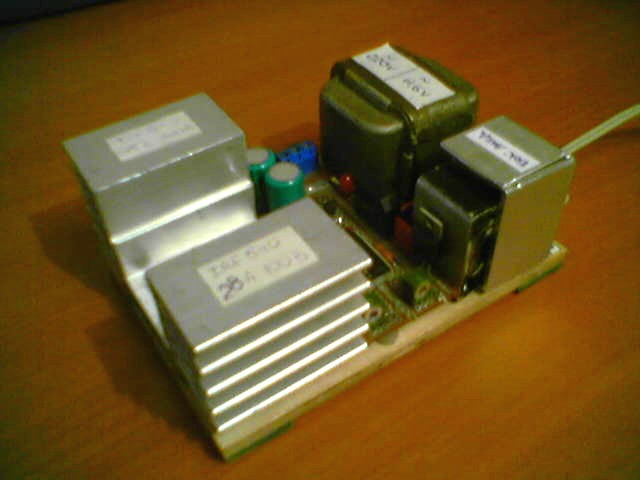

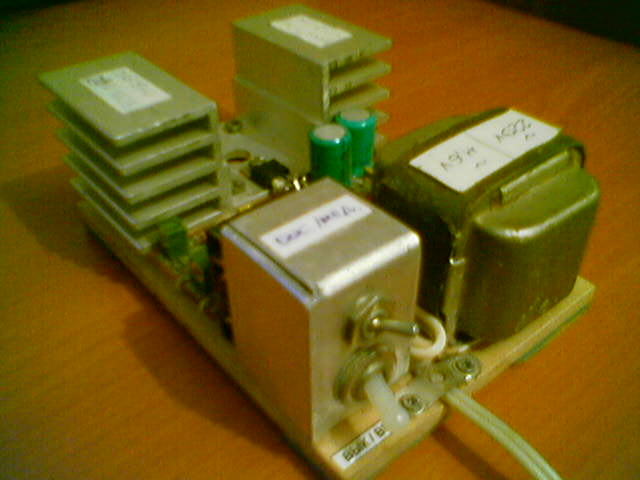

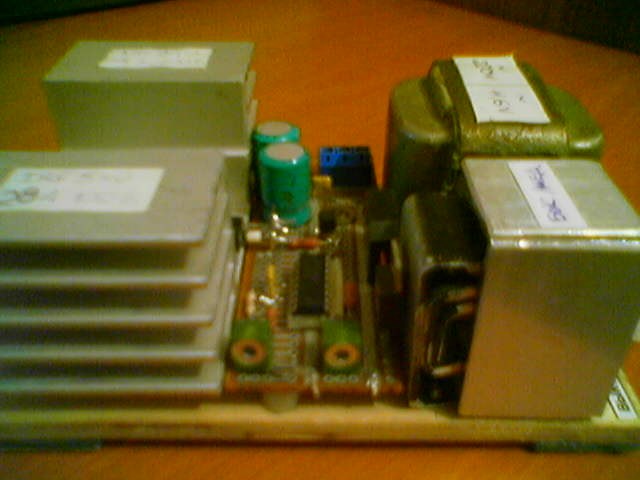

Версия 3.0. (2009 год) расширен доступный частотный диапазон

       Описание схемы : микросхема TL494 может работать как в однотактном режиме (именно так она изображена на схеме выше), так и в двухтактном, работая на две нагрузки попеременно. Как преобразовать схему в двухтактник я расскажу ниже, а сейчас рассмотрим однотактную схему.

       Однотактная схема характеризуется прежде всего тем, что скважность сигнала мы можем изменять от нуля до 100% (канал всегда открыт). Задающая цепочка скважности находится на 2 ноге микросхемы. Старайтесь выдержать указанные номиналы: 20К - подстроечный резистор и 12К ограничивающий. Конденсатор между 2 и 4 ногами микросхемы номиналом 0,1мкФ.

       Частотный диапазон регулируется двумя элементами: во первых цепочкой резисторов на 6 ноге микросхемы, во вторых ёмкостью конденсатора на 5 ноге. Резисторы устанавливаем: 330К - подстроечный и 2,2К постоянный. Далее смотрим на график, который я привёл в начале. Номиналами резисторов мы ограничили графики по горизонтали. Слева и справа. Для конденсатора на 5 ноге ёмкостью 1000пФ = 1нФ = 0,001мкФ (верхняя прямая на графике) получаемый частотный диапазон от 4КГц до предела микросхемы (реально это 150..200КГц, но потенциально до 470КГц, правда такие частоты достаются не такими методами). В последнем апгрейде генератора в схему был введён переключатель, подменяющий времязадающий конденсатор на 5 ноге микросхемы с номинала 1000пФ на другой, номиналом 100нФ = 0,1мкФ, что даёт возможность перекрывать нижний диапазон частот (вторая снизу прямая на графике). Второй диапазон получается такой: от 40Гц до 5КГц. В итоге мы получили генератор, который перекрывает диапазон от 40Гц до 200КГц.

       Теперь пару слов о выходном каскаде, которым мы управляем. В качестве ключа вы можете использовать любой из трёх ключей (полевых транзисторов), в зависимости от необходимых параметров на нагрузке. Вот они: IRF540 (28А, 100В), IRF640 (18А, 200В) и IRF840 (8А, 500В). Ножки у всех трёх пронумерованы одинаково. Для более резкого заднего фронта стоит транзистор КТ6115А. Роль этого транзистора резко сажать потенциал затвора полевика на минус. Диод и резистор номиналом 1К являются обвязкой этого дополнительного транзистора (дравера). Резистор 10 Ом на затворе непосредственно устраняет возможный высокочастотный звон. Также в целях борьбы со звоном рекомендую на затворную ножку полевика надеть малюсенькое ферритовое колечко.

       При необходимости схему можно переделать в двухтактную и качать две нагрузки попеременно. Основные отличия двухтактного режима - это, во первых, снижение выходной частоты на каждом канале в два раза от расчётной, и во вторых, скважность сигнала в каждом канале теперь будет регулироваться от 0 до 50%. Чтобы перевести схему в двухтактный режим необходимо подать на 8 ногу микросхемы положительное питание (как на 11 ноге). Также необходимо соединить 13 ногу с 14 и 15. Соответственно на выход 9 ноги повесить аналогичный выходной каскад, как мы видим на 10 ножке микросхемы.

       На последок отмечу, что микросхема TL494 работает от диапазона питания от 7 до 41В. Менее 7 Вольт подавать нельзя, - она банально не запустится. Ключевым транзисторам указанного типа вполне хватает питания в 9 Вольт. Лучше сделать 12В, ещё лучше 15В (будет открываться быстрее, то есть передний фронт будет короче). Если не найдёте КТ6115А, можно заменить его другим, менее мощным транзистором КТ685Д (или вообще любой буквы). Ножки 685 транзистора, если он лежит к вам лицом, - слева направо: К, Б, Э. Желаю удачных экспериментов !
