Стабилизированный источник питания

Dragons' Lord (2005)

       Задача : Собрать удобный в эксплуатации, максимально универсальный и достаточно мощный стабилизированный источник питания для дальнейшего проведения экспериментов со статическими схемами. Напряжение на выходе должно быть регулируемым. Схема стабилизатора должна быть мануально отключаемая (при необходимости запитывать, например, электродвигатели).

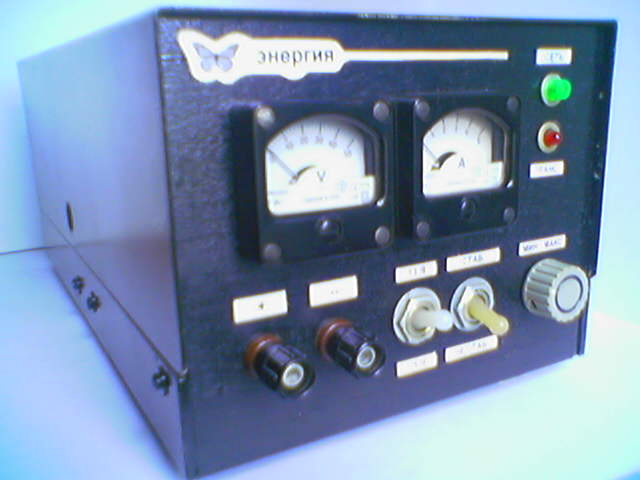

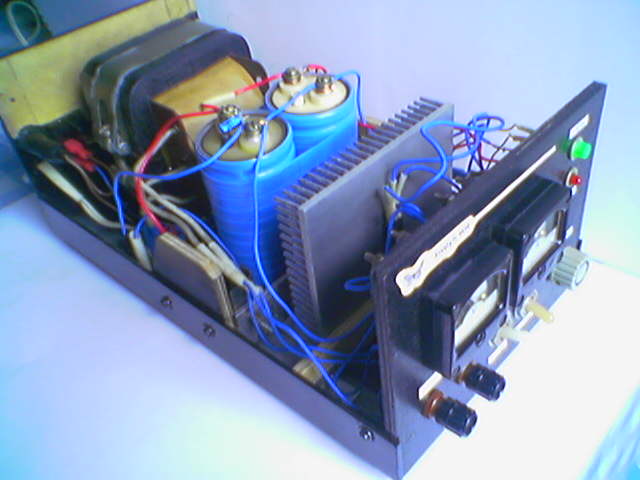

Общий вид источника питания, который получился

       Принципиальные электрические схемы :

Кликни по схеме БП и она откроется в полном размере в соседнем окне

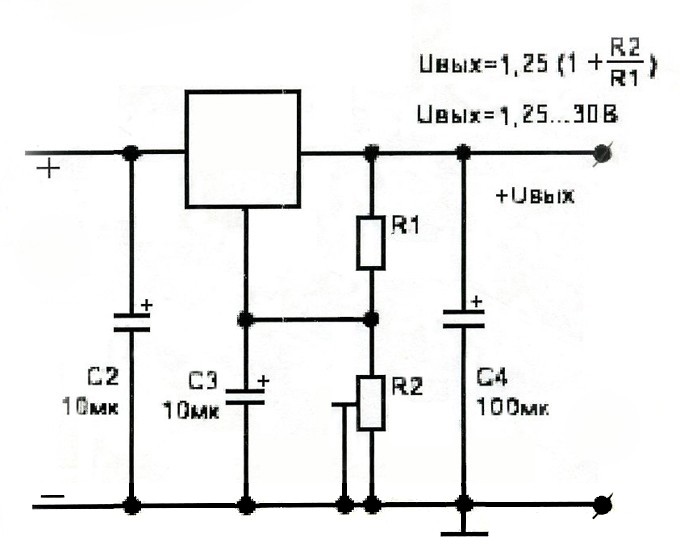

Схема стабилизатора напряжения

Стабилизатор напряжения собирается на микросхеме КР142ЕН22А

       Этапы постройки БП : Изготавливаем корпус со съёмной крышкой. Устанавливаем мощный трансформатор, предохранитель и две больших банки конденсаторов. Последние соединяем паралельно.

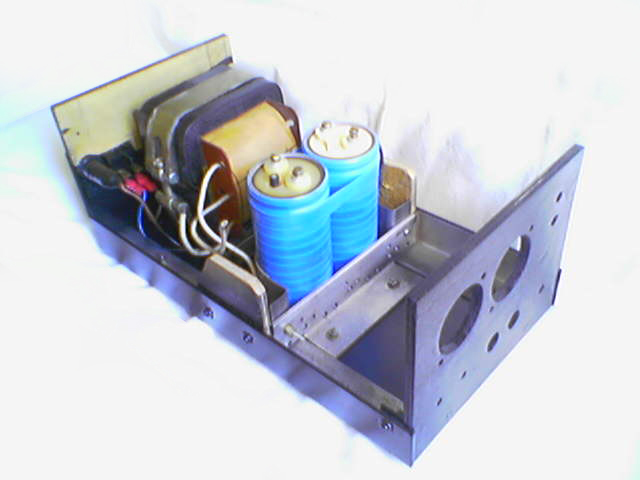

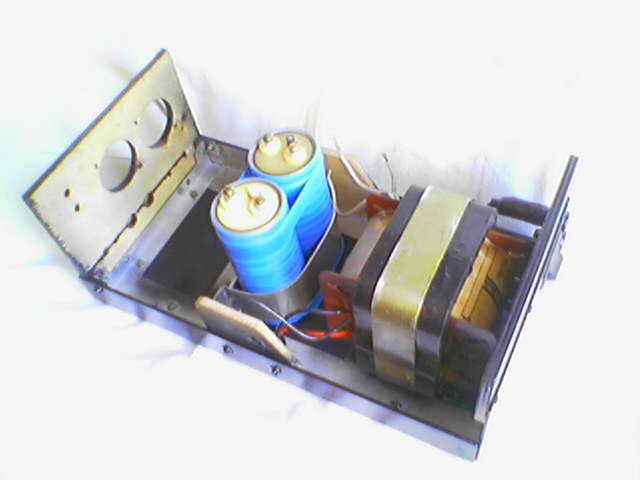

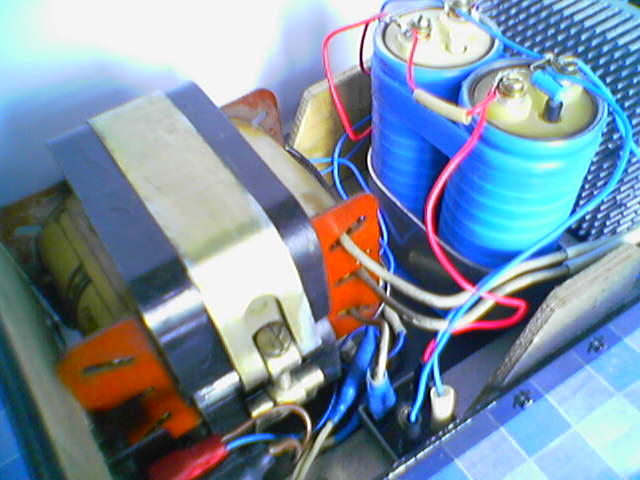

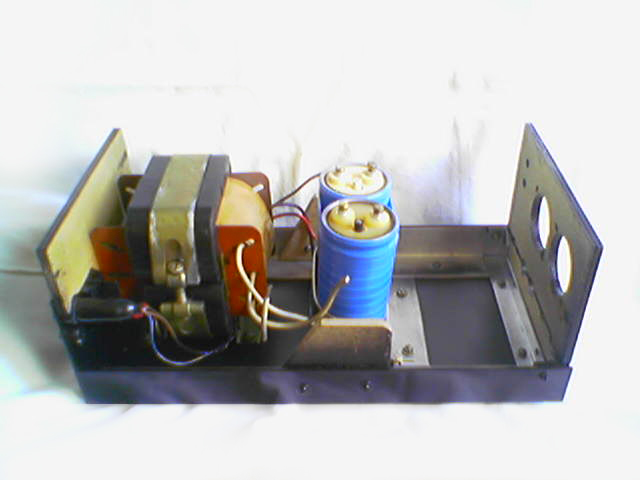

Устанавливаем в корпус силовые элементы

       Крепим к корпусу мощный выпрямительный мост с запасом по напряжению и току. Устанавливаем радиатор с достаточно большой поверхностью рассеивания. Лучшим в данном случае будет являтся радиатор игольчатого типа, как показано на фотографиях. Радиатор желательно крепить гальванически развязано от корпуса источника питания. Следите, чтобы было достаточно свободного пространства вокруг радиатора.

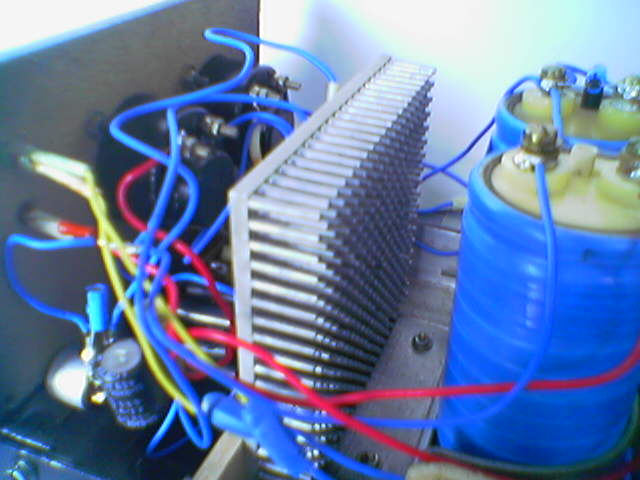

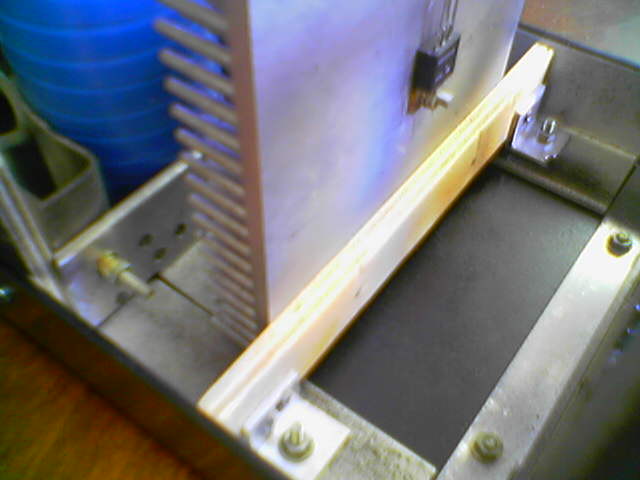

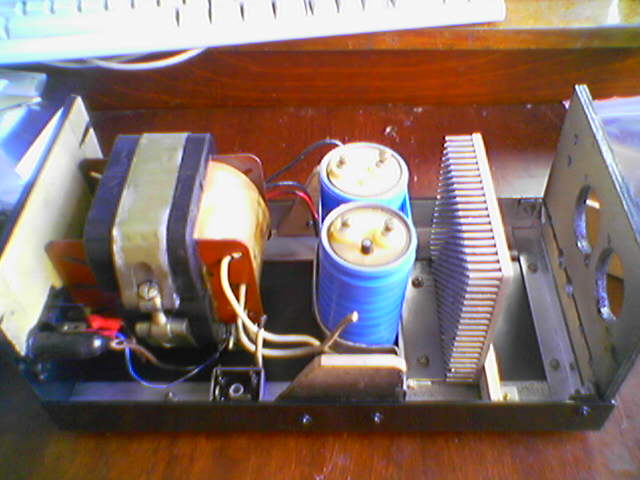

Устанавливаем выпрямительный мост и радиатор

       Далее устанавливаем головки измерительных приборов (вольтметр и амперметр). Очень желательно, чтобы обе головки имели кратные значения на шкале для устранения путаницы в дальнейших экспериментах, - в моём случае это 50В и 5А.

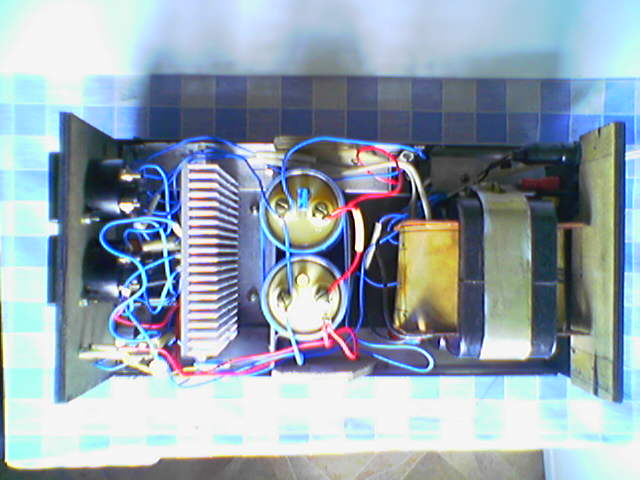

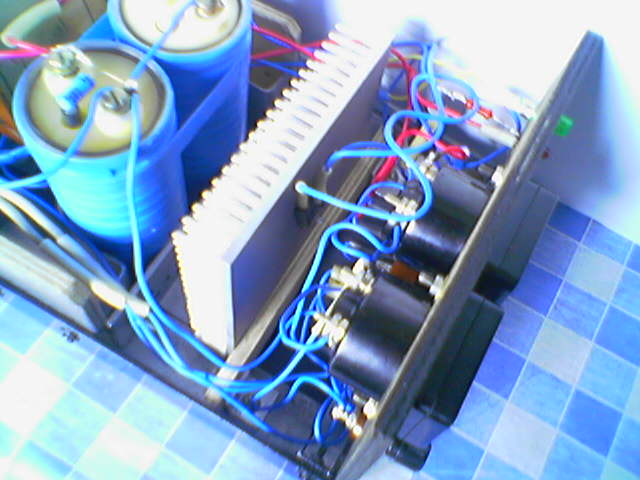

Устанавливаем измерительные гловки и связываем элементы проводами

       Собираем согласно электросхеме и монтируем в корпус схему стабилизатора напряжения. Устанавливаем органы управления и светоиндикацию на лицевую панель блока питания. Крепим микросхему стабилизатора напряжения на радиатор, - желательно эту операцию выполнить с применением термопасты. Окончательно соединяем все элементы проводниками и доводим девайс до кондишина.

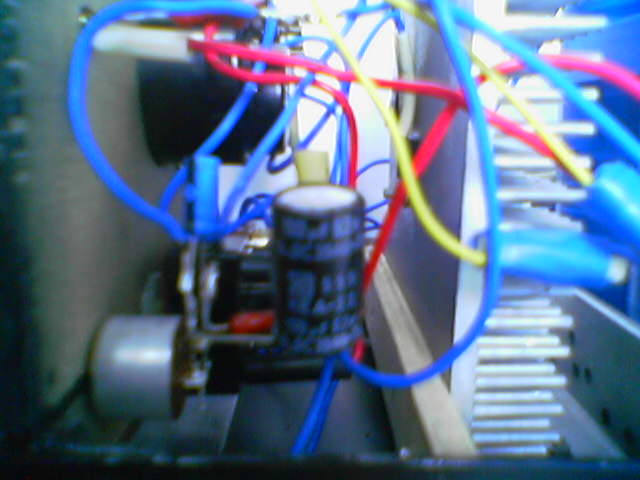

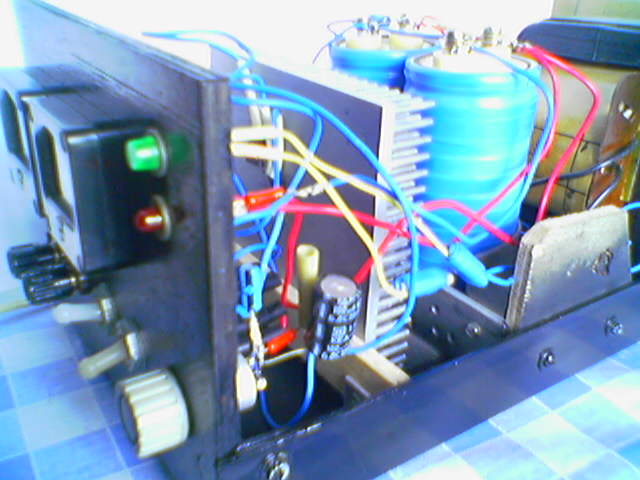

Инсталируем схему стабилизатора напряжения и органы управления

       Распечатываем и наклеиваем на лицевую панель ярлычки с обозначениями. Девайс готов к применению !

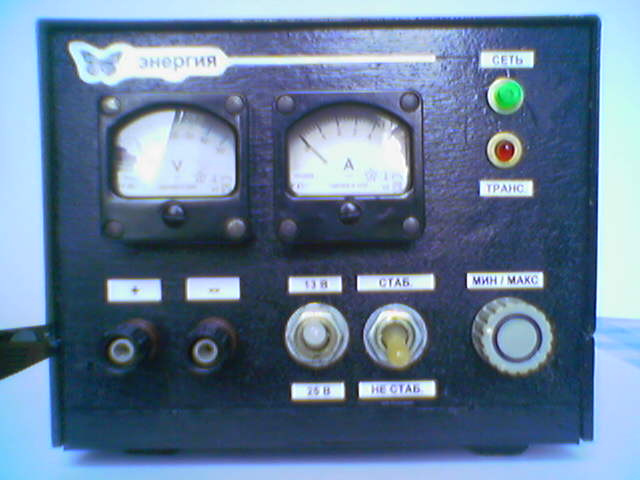

Клеим указатели и обозначения на лицевую панель

       Подобный источник стабилизированного питания сильно облегчает жизнь экспериментатора в условиях, когда необходимо оперативно менять напряжение питания схем (а это в поиске происходит практически всегда). Источник зарекомендовал себя с наилучшей стороны и может быть рекомендован к применению. Выражаю благодарность avp за помощь в создании девайса.
