Сообщений в теме: 36568

[Sergh]

что за ерунда, нету у МОТа никакой экранной обмотки, и смысла её мотать там нет. Первичка у МОТа не под вторичкой, потому.
Первичка рядом со вторичкой намотана, а экранные "обмотки" используют только если вторичка на первичке или наоборот. А для чего используют экран - ни один тут не догадается. Мож хоть в инете нашли бы что...

В трансах на 50 Гц экранная обмотка почти не применяется.   Ну разве что аудиофил какой её намотает.

[dzetta]

Да sergh наваливай. Про электростатические экраны надеюсь слышал

[dimaggg]

dzetta (12 Октябрь 2017 - 15:53) писал:

Раз все так -бип-во держите
А вот зачем капа такое сделал я лучше помолчу.

Спасибо конечно, он если это тот трансформатор который рядом с банкой, осталось выяснить что у него в банке спрятано (кроме тумблера конечно).

[dzetta]

Извините думать за вас я уж как то не буду.

[otrok]

Почти во всех импульсниках на феррите присутствует

[dimaggg]

там Высоковольтный блок с которого он лупит по экрану мота
где то читал что на трансформатор подавали постаянку через трамблёр..

[Sergh]

"Сестра, имя!". не услышал конкретного ответа - почему так делают. Сироже как всегда отвечать?

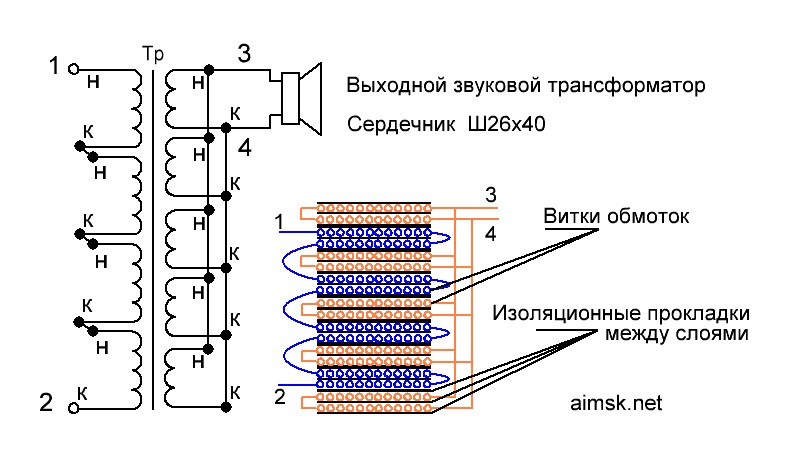

Как в "Что-где-когда".. ну и подсказка- вопрос, почему аудиофилы мотают свои выходные трансы именно так:

[dzetta]

Серёжа ты зачем людей от темы отвлекаешь? Или это так батьку Лукошеко секреты СЕ бережёт секретный ты наш.

[Sergh]

( все эти байки про СЕ патсаны выковыривают из древних моих постингов )

в импульсном ферритовом трансе этим экранированием убирают ненужный  эффект, а в аудиофильском - наоборот, специальной намоткой усиливают нужный.
Ну что, ни одного аудиофила нет?

[dzetta]

Да ребята это не СЕ не обольщайтесь. Как я уже говорил это вспомогательная цепь. А звуковые трансы да на лампах сегодня пользуют только конченные филы только не аудио.

[dimaggg]

теперь хоть понятно кто аффтар ветхого завета

[Sergh]

ладно, минута прошла, никто про экран не ответил.
Если импульсный транс на феррите не экранировать, то к напряжению на вторичке, полученному за счет индуктивной связи будет добавляться напряжение за счет емкостной связи, причем оно кратно количеству витков первички и вторички, находящимся в непосредственной близости. Поэтому между ними прокладывают незамкнутый кусок фольги, который выравнивает электрический потенциал для всех витков. Ток от емкостной связи в импульсных трансформаторах невелик, но иначе бы, без экрана между обмотками напряжение без нагрузки сильно росло и пробивало выходные диоды и конденсаторы.  Или пришлось бы ставить на выход мощный резистор, который бы не давал напряжению сильно расти.

Только импульсные трансформаторы экранируют потому что у них частота выше и еще в момент переключения формируются резкие фронты электрического поля, которые хорошо трансформируются за счет паразитной межобмоточной емкости. На синусе 50 Гц как правило эта проблемма не актуальна, тем более когда обмотки не намотаны одна на другую.
У аудиофилов другая задача - пропустить через железный транс, работающий до 3 кГц, звуковые частоты до 20 кГц. Поэтому они за счет специальной слоеной намотки максимизируют емкостную связь. В результате получается комбинированный магнитно-емкостной трансформатор.

[dzetta]

Я уже и схему разрисовал а ты все не уймёшься. Возвращайтесь к реинжиниринг капы на очереди эквивалент однопереходного транзистора. Чувствую здесь тоже будет ой е ей. С такими то познаниями. Экранная обмотка у настоящих аудиофилов исп только в одном случае - экранировать сетевые помехи.

[visa]

dzetta (12 Октябрь 2017 - 16:18) писал:

Да ребята это не СЕ не обольщайтесь. Как я уже говорил это вспомогательная цепь. А звуковые трансы да на лампах сегодня пользуют только конченные филы только не аудио.

Ну сколько нагрузить ламп на выходе моста  с этого мота можно? Отдача мощности в нагрузку какова? Емкостную связь померил, сколько там ...фарад?

[dzetta]

Visa ты форум читаешь вообще? Инвертор мот динистор твс напоминаю

[visa]

Да я уже понял, что это попурри на схемы Следока.

[dzetta]

Трудно сказать кто такой Следок но если он шел тем де путем отлично! Жаль что не дошел. Ну кто разрисует полностью схему высоковольтной части Капы?

[Sergh]

dzetta (12 Октябрь 2017 - 16:37) писал:

Я уже и схему разрисовал а ты все не уймёшься. Возвращайтесь к реинжиниринг капы на очереди эквивалент однопереходного транзистора. Чувствую здесь тоже будет ой е ей. С такими то познаниями. Экранная обмотка у настоящих аудиофилов исп только в одном случае - экранировать сетевые помехи.

это в сетевом трансе, а речь про звуковой была.

[BlueFox]

Sergh (12 Октябрь 2017 - 16:30) писал:

пропустить через железный транс

Прикрепленные файлы

•  рз.jpg   117,14К   48 Количество загрузок:

[dzetta]

Да не забегайте вы вперед и тем более не туда.
