По поводу режима колебаний в разрядном контуре, как уже говорилось, есть целая теория.
По формулам этой теории привожу моделирование в Excel разряда в контуре индуктора (см.файл Iskra.zip).
Можно качественно посмотреть, как влияют емкость, индуктивность, сопротивление, и напряжение пробоя на режим колебаний в контуре. Там же есть и расчет сопротивления разрядного промежутка во времени...

Papuas (31 Декабрь 2013 - 17:49) писал:

К источнику до 10кВ, через резистор в 4,7МОм  заряжается конденсатор, как указано: К78-2, 1600V, 6800pF+-5% (реал 6826pF). Он разряжается простой “искрой” на резистор 1Ом+-2% (со звездой) На первый щуп (HP9258 до2кВ) со встроенным делением на 100 и входным сопротивлением 100Мом 5,5пФ 1.4ns RiseT  замеряется сигнал прямо на коденсаторе. Вторым – напряжение на резисторе 1Омъ. Шупы прикручены головами, без всяких хвостофъ, остальное припаяно. Минут 10 возилси...

Для следующих входных данных: "индуктивность контура: 0,209 мкГн Емкость контура: 6800 пФ",
Дествительно: "=>Частота контура: 4221,75 кГц". Однако на приведенных Папуасом осцилках, период колебаний (по току) ~ 4 клетки Х 20 нс = 80 нс, что совсем не соответствует частоте в 4 МГц. Это ближе к частоте ~ 12 МГц

В файле моделирования выставлены С=6800пФ, Uпробоя=1050 В, R=1 Ом.
Для получения 12 МГц (80 нс), 400 А пришлось "уменьшить" индуктивность контура до 0.022 мкГн (см. графики)

Papuas сказал:

Давите.... Индуктивная огибающая (+-) прет с кондеру и через дугу давит на резюк. Но это не четко - щупы близко от ЭМИ...
Следующие фантазии хде?

Для подобранной индуктивности в 0.022 мкГн, моделирование дает значение критического сопротивления, для перевода колебаний в апериодический режим, равной 3.6 Ом.
"Давят" резистором.

P.S.
Моделирование дает только предварительный расчет критического сопротивления Rкрит.
Реальное значение следует подбирать опытным путем.
Резистор не должен быть индуктивным, в файле есть расчет для изготовления резистора из графита, угля, ...

Прикрепленные файлы

•  6800pf.png   30,85К   40 Количество загрузок:
•  Iskra.zip   192,08К   22 Количество загрузок:

[Papuas]

halerman (02 Январь 2014 - 01:57) писал:

Для следующих входных данных: "индуктивность контура: 0,209 мкГн Емкость контура: 6800 пФ",
Дествительно: "=>Частота контура: 4221,75 кГц". Однако на приведенных Папуасом осцилках, период колебаний (по току) ~ 4 клетки Х 20 нс = 80 нс, что совсем не соответствует частоте в 4 МГц. Это ближе к частоте ~ 12 МГц

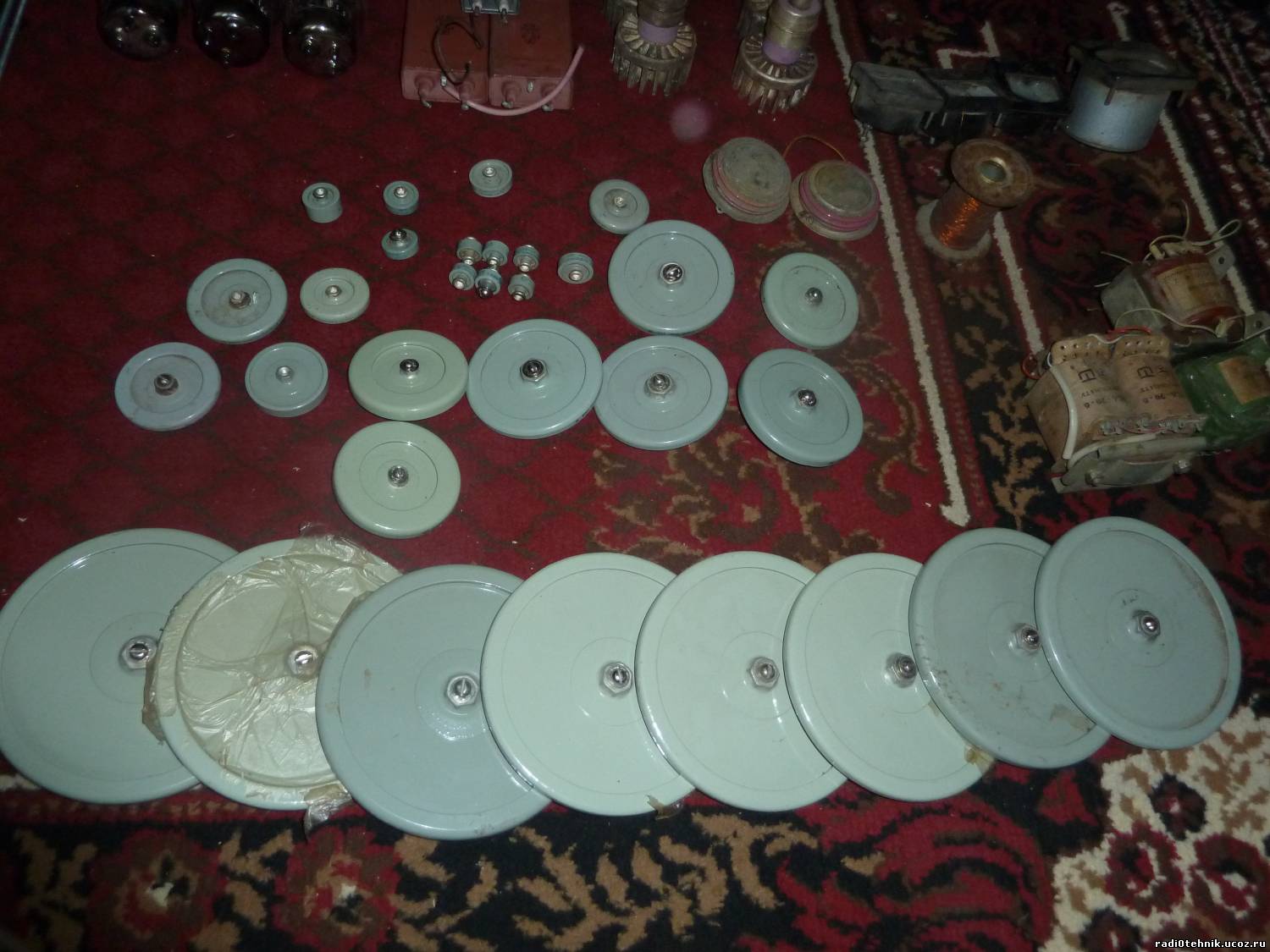

Выспитесь и посмотрите, что это дано к блиновым кондерам,  с фото, указанным Sergh (http://radi0tehnik.u...r/0/1408229.jpg), у которых два болта в центре, с двух сторон и чтобы его замкнуть требуется указанный проводок, а не при замере "замыкания" совсем другого кондюка.
И при замере в комментах сказано - щупы слишком близко к разряду, чтобы судить о индуктивностях. Эту тему мы с Sergh  уже проходили - на них действует расходящийся импульс МП от броска току (так-же ползущий и отражающийся от осла по кабелям и неодинаково действующий на точки подключения)  и что-то сказать точное про индуктивности не представляется возможным из-за искажению огибающих... Т.е. для замеру индуктивностей там надо полностью менять методу замеров и конструктив. Но для оценочной характеристики току и того достаточно - вписываемся в +-10%. Если не понятно - изучите что такое антенны и распространение радиоволн.
По сея причине, свой zip, можете удалять побыстрее, т.к.  там все расчеты сделаны в физическом вакууме, возникающем только в голове и не проводящем даже радиоволну, не говоря уже о других реальных явлениях.

[halerman]

Papuas (02 Январь 2014 - 02:04) писал:

Выспитесь и посмотрите, что это дано к блиновым кондерам,...

И Вам не хворать...

Посмотрите свои посты ранее, и приведенные к ним осцилки...

[Papuas]

halerman (02 Январь 2014 - 02:18) писал:

И Вам не хворать...

Посмотрите свои посты ранее, и приведенные к ним осцилки...

Посмотрите - там даже фото есть, того что мэрилось. И Sergh предупреждался - не надо лишних фото, про все какие есть кондеры на свете, во избежание  путаницы. Вы, после Неверга, уже второй, запутанный.

Описываю габариты контура тока, в сообщении http://matri-x.ru/fo...520#entry200393 . Конденсатор K78-2 имел выводы длиной 8..9 мм до места пайки от корпуса, его корпус, это примерно прямоугольник с внешними габаритами 24x14мм. Резистор между выводами имеет 24мм. Длина линии до центра оси резистора, от контактов конденсатора около 12мм. В итоге имеем прямоугольный контур с 24 на 10..20 мм, т.к. конденсатор и резистор были сближены корпусами.  Для простоты возьмем кружок в 20мм и запихаем в программу  Coil32:
Расчет катушек
— Одиночный круглый виток
Diameter of the loop D:  20 мм
Диаметр провода d: 1 мм
=>Индуктивность: 42 нГн
Расчет контура
Индуктивность контура: 42 нГн
Емкость контура: 6800 пФ
=>Частота контура: 9,417617 МГц
Но, как и говорилось, при таких долбаниях емкость конденсатора падает в начале разряда, из-за свойств диэлектрика и механического пульса пластин...
По тем осциллограммам, после запихивания в ёксель:
 ZUIRx.gif   48,78К   25 Количество загрузок:
Но верить незя - проще перемерять именно разрядник.

[chiksat]

https://www.youtube....h?v=pS16v5OUU88

[Papuas]

chiksat (02 Январь 2014 - 02:45) писал:

https://www.youtube....h?v=pS16v5OUU88

 RLC.gif   12,08К   110 Количество загрузок:
