Сообщений в теме: 36477

[LAZJ]

otv (12 Апрель 2011 - 23:00) писал:

Есть смысл опробовать аналог этой схемы на полевом транзисторе. Но он должен обладать сопоставимой с биполярником крутизной! Так что вход - с изолированным затвором, а выход - на биполярном. (IRF) Это ещё приподнимет КПД самого каскада. Да и частоты тут явно не запредельные, справится.

У меня при неправильном трансформаторе блокинг начал генерить вот такую муйню
 блокинг1.jpg   87,16К   178 Количество загрузок:

[otv]

LAZJ (13 Апрель 2011 - 00:20) писал:

У меня при неправильном трансформаторе блокинг начал генерить вот такую муйню

Так ведь нечто похожее и показано в видеоролике! Просто идея с самозапиткой в тот момент, скорее всего, не пришла в голову? Ну, я бы сожалел, как минимум... (Но не сильно то бы и верил - слишком уж всё как то просто

[LAZJ]

otv (13 Апрель 2011 - 01:08) писал:

Так ведь нечто похожее и показано в видеоролике! Просто идея с самозапиткой в тот момент, скорее всего, не пришла в голову? Ну, я бы сожалел, как минимум... (Но не сильно то бы и верил - слишком уж всё как то просто

На тот момент я была расстроена и намотала другой трансформатор.

[otv]

Эпопея с блокингами тянется уже с:

сколько похожего было уже опубликовано...

Схему же, по-видимому, можно применять вот в каком виде: (пробуем заменить диоды на германиевые импульсные Д310..311)



Но это не всё: "Промусолил я схемку заново. двойная выходная обмотка и два диода - роскошь. оставляем по одному. Резистор смещения выбираем как можно больше. можно и в мегаомы залезть. .. и вот на ёмкости 470мкФ у меня эта колхозная дурилка уже как пол часа ананирует! Ура! СЕ как небыло так и нет ,что очень радует, а то мы бы мы Фукусиму затмили." - пишет нам Брутто Ленин. Так что я уже в третий раз модифицирую схему: вот она в рабочем виде:



Неутомимый DDR с "Синего Матрикса" предлагает вот что: "Итак, скрестил я Тигра с Пантюховым - и вот что вышло..."



"По желанию можно и первичку и вторичку настраивать в резонанс конденсаторами. Хотя я считаю это пустой тратой времени и энергии. Первичка сама настроится в резонанс (ведь имеется емкость коллектора). Вторичка должна настраиваться не конденсатором, а подбором кол-ва витков... Это правильнее. Ну и естественно вставляем в разрыв магнитопровода магнит, или даже два так сказать вечный источник торсионки, для нужной поляризации эффекта" - пишет он далее. Намекая на:



"Возникают вопросы .. схемотехнические ессесна...  L1?L2? VD3?C3?" - спрашивает Брутто Ленин.

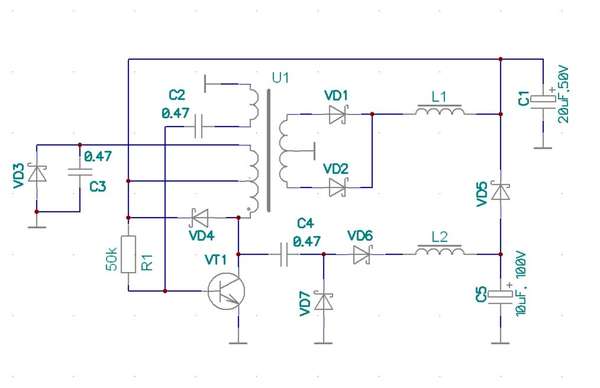

"VD3 и VD4 выполняют одну и ту же роль. это решение из схемы Пантюхова. Я оставил как есть. С3 ту же роль что и С1 я так понял.. эт тоже так было. R1 надо пробовать так или просто на коллектор. Тогда будет еще и ООС небольшая. VD1 & VD2 это уже из схемы Тигра.  VD5 мож и не нужен. L1 и L2 - не уверен, что они нужны.. Но Пантюхов грил что катуха нужна, там типа какой то резонанс..происхоит" - ответил нам DDR. И пересмотрел схему в пользу этой вот её версии:

[nikoniko]

Возможно я ошибаюсь но ответ на вопросы связанные с данной схемой можно получить просмотрев ролик http://www.youtube.com/watch?v=PoEXCweMxhk также для тех кто читает английский можно посмотреть тут : http://www.overunity.com/index.php?topic=10179.msg275610#msg275610

[pots]

Привет всем. Терзают смутные сомнения! насчет видео Тигры.      Я тоже игрался с подобным и обнаружил что если отключить осциллограф все гаснет    Был неисправен делитель.  Вот кто добавляет Энергию ЭФИРА.

[otv]

В фильме на: [url="http://www.youtube.com/watch?v=PoEXCweMxhk"http://www.youtube.c...h?v=PoEXCweMxhk[/url]

удивляет то, что кондёров ставится куча, когда вполне достаточно и одного. Но видео на эту тему тут упоминалось и в финальной серии. Не понравилось, что для работы требуется какая то хитрая прокладка между слоями катушки.

Тем временем, четвёртый вариант схемки выглядит уже вот как:

[FORTE]

Нравиться мне ваша логика вы хотите сначала собрать радио, а уж в процессе открыть электромагнитные волны

[Ishimoku]

http://www.youtube.com/watch?v=swWiIoAsfFI

[yabagr]

Даже мне чайнику все понятно.Так почему никто из вас коллеги специалисты не может повторить?

[nikoniko]

Ishimoku (13 Апрель 2011 - 19:23) писал:

http://www.youtube.com/watch?v=swWiIoAsfFI

Детский сад )

[otv]

yabagr (13 Апрель 2011 - 19:42) писал:

Даже мне чайнику все понятно.Так почему никто из вас коллеги специалисты не может повторить?

Никогда не слышал такой развесистой чушни! Переврал всё, что только мог вспомнить. Точно был двоечником в школе. Как по математике, так и по физике. Но у него есть сведующий знакомый - откуда то он нахватался и верных фактов в своих речах безумца... согласовать одно с другим в голову ему не приходило.

[Oleg68]

Господа! Посмотрите, как изготовлены DC\DC конверторы. На первый взгляд выполнены все условия чтобы была самозапитка, но даже самые продвинутые производители не дают КПД выше 92%.
ftp://ftp.efo.ru/pub/vicor/DC_DC%20Vicor.pdf
Попробуйте ответить на вопрос, почему за десятки лет не удалось создать того что создал на одном транзисторе умелец.

Прикрепленные файлы

•  dc.JPG   28,67К   354 Количество загрузок:
•  dc1.JPG   44,76К   370 Количество загрузок:

[vollov akustik]

Oleg68 (13 Апрель 2011 - 20:21) писал:

Господа! Посмотрите,...
Попробуйте ответить на вопрос, почему за десятки лет не удалось создать того что создал на одном транзисторе умелец.

Попробую уважаемый Oleg68.
В схеме показавшей результат. Осциллограмма не совпадает с приведенными Вами.
Если хорошенько разобраться то видно что сердечник не намагничивается по кольцу.
А намагничивается вдоль как обычный прут.
Глядя на самый главный импульс видим он очень узкий.
А значит с собой несет кучу гармоник.
Что следует из выше замеченного?
Два факта
1)Некая индукция однонаправленного магнитного поля.
2) Некая гармоника.
Ничего не напоминает?
Чех патент и его успешных последователей...

Предвижу сложности повторении этого устройства.
Однако факт работоспособности имеет место быть.

Вывод:
на вид блокинг, но процесс совсем из другой оперы.
Пересеклись две темы.
ЗЫ Я на похожей схеме ловил случайно два раза нечто похожее.
Питающий 9 вольт аккумулятор грелся не разряжаясь так что просился в холодильник.
Конденсаторы не применял принцип работы тот же.
Однако транзистор, катухи, феррит при этом были подозрительно охлажденными.

[Ishimoku]

otv (13 Апрель 2011 - 20:06) писал:

Никогда не слышал такой развесистой чушни! Переврал всё, что только мог вспомнить. Точно был двоечником в школе. Как по математике, так и по физике. Но у него есть сведующий знакомый - откуда то он нахватался и верных фактов в своих речах безумца... ""согласовать одно с другим в голову ему не приходило"".

Это Вы про что говорите?

[Ingener]

у Тигра контур из катушки порядка 10мГн в паре с конденсатором 1500пФ
это очень сильный перекос в сторону индуктивности
а чем больше такой перекос, тем меньше энергии нужно для появления свободных затухающих колебаний.
Достаточно просто даже коснуться отверткой сердечника катушки, чтоб наблюдать на подключенном осциллографе возбуждение контура
Причем амплитуда может достигать десятков вольт
И такие ничтожные порции энергии выдает блокинг - достаточно посмотреть на количество витков катушки ОС - оно очень велико, равно контурной катушке, то есть, при малейшем появлении тока в ней  катушка ОС тут же снова запрет транзистор - вот и обеспечение микроскопических порций энергии на раскачку...

[Oleg68]

vollov akustik (13 Апрель 2011 - 21:07) писал:

Ничего не напоминает?
Чех патент и его успешных последователей...

А Вы знаете, наверное, я бы не задавал такой вопрос, если бы подобные мысли не отработал еще в марте прошлого года. Вот помните  пост #6216 на 311 стр. и #6237 стр. 312

[Oleg68]

vollov akustik (13 Апрель 2011 - 21:07) писал:

В схеме показавшей результат. Осциллограмма не совпадает с приведенными Вами.

Эпюры из стати.  А вот ниже, мои, ну и что, что тут нового?

Прикрепленные файлы

•  IMG_9474.jpg   56,51К   141 Количество загрузок:
•  01.jpg   18,43К   121 Количество загрузок:

[ternewenergy]

И чего только ни понапридумывали. Блокинг питается от входного канала осциллографа. Отсоедините его - и никакой генерации не будет.

[partenit]

ternewenergy (13 Апрель 2011 - 23:43) писал:

И чего только ни понапридумывали. Блокинг питается от входного канала осциллографа. Отсоедините его - и никакой генерации не будет.

Обьясни факт запуска и стопа?
